Zur Fehlerdiagnose und als Ersatz geeignet

Flachsicherungsautomaten für unterwegs (und die Garage)

Home » Equipment » Werkzeug

Eine kleine Wissensfrage: Was hat die gute, alte R 1150 GS war die R 1200 GS nicht mehr hat? Richtig: Eine schöne »Zentralelektrik« mit vielen Flachsicherungen.

Wie das bei der R 1200 GS funktioniert? Die hat CAN-Bus, also übernehmen schlaue Steuergeräte diverse Funktionen und kommen daher auch mit Kurzschlüssen im Kabelbaum klar – und stoppen die Stromzufuhr in dieser Leitung (salopp ausgedrückt).

Die R 1150 GS spielt da in einer anderen Liga. Die hat noch die altbekannten Flachsicherungen in bunten Farben. Ganze sieben Stück an der Zahl, zumindest bei meiner 2000er R 1150 GS.

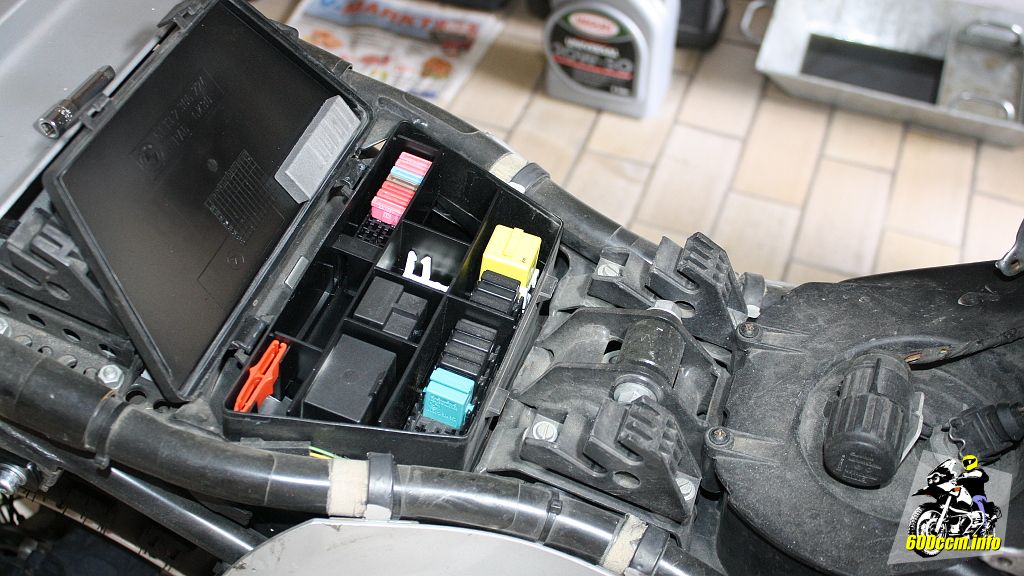

Sicherungskasten (2000er BMW R 1150 GS)
Sicherungskasten (2000er BMW R 1150 GS)

Was tun wenn unterwegs eine Sicherung ausfällt? Einfach eine Ersatzsicherung einsetzen. Und wenn die gleich wieder »fliegt«? Den Fehler suchen, hoffentlich finden und die nächste Flachsicherung einsetzen. Und wenn auch die wieder »fliegt«?

Dann ist häufig keine weitere Ersatzsicherung vorhanden.

Getigert zugeklebter Karton
Getigert zugeklebter Karton

Die Lösung: Ein kleiner Sicherungsautomat im Format einer Flachsicherung. Na ja, fast jedenfalls. So ein Sicherungsautomat baut schon ein wenig in die Höhe, dafür kann man ihn einbauen und wieder zurücksetzen falls es notwendig sein sollte.

Auf der Suche nach solchen Automaten wurde ich bei tigerexped[1] fündig.

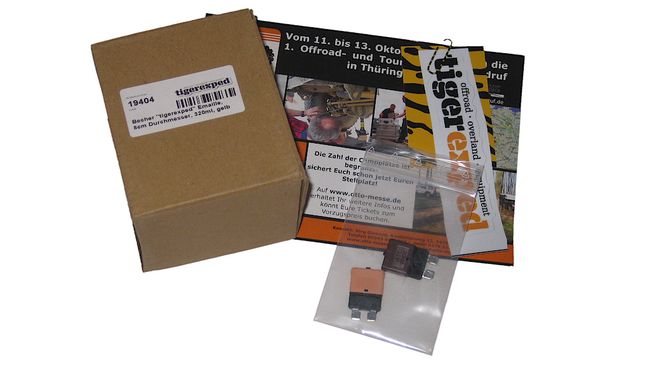

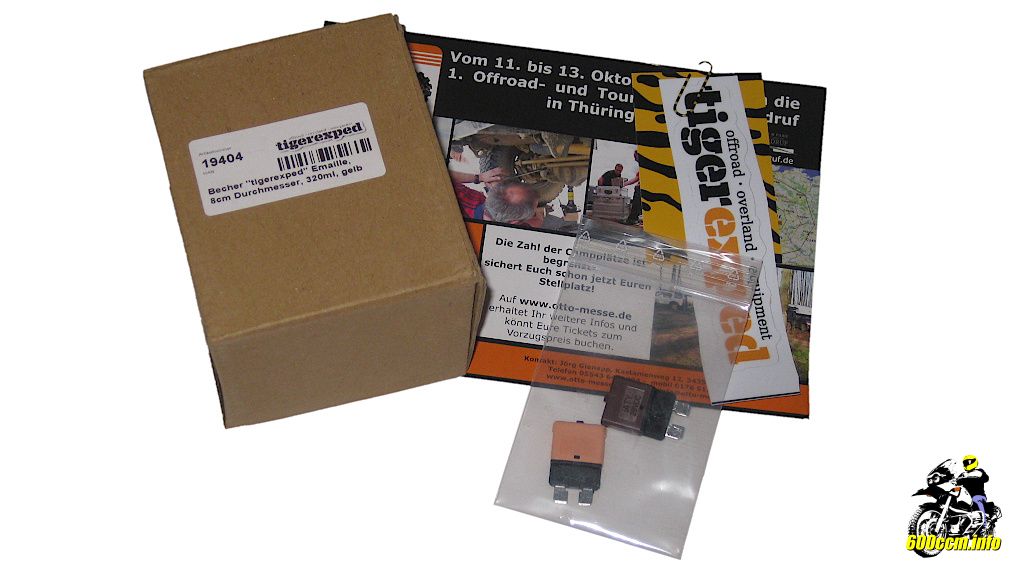

Der Inhalt: Noch ein Karton, zwei Flachsicherungsautomaten und ein wenig Papierkram
Der Inhalt: Noch ein Karton, zwei Flachsicherungsautomaten und ein wenig Papierkram

Gekauft habe ich nur zwei Automaten – in der Hoffnung das ich unterwegs nie mehr benötigen werde. Oder bei der Fehlersuche daheim in der Garage.

Einmal »orange/hellbraun«, also 5 Ampere und einmal »braun«, also 10 Ampere. Err... Braun 10 Ampere? Das müsste doch rot sein? Eigentlich schon... Braun hat normalerweise 7,5 Ampere. Rot markiert 10 Ampere. Aber irgendwie ist das bei den Automaten anders... *hüstel*

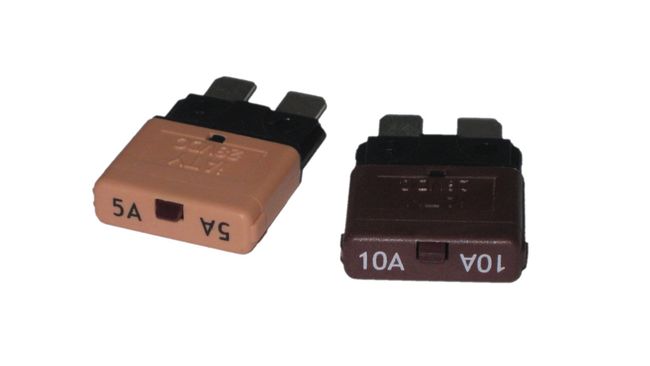

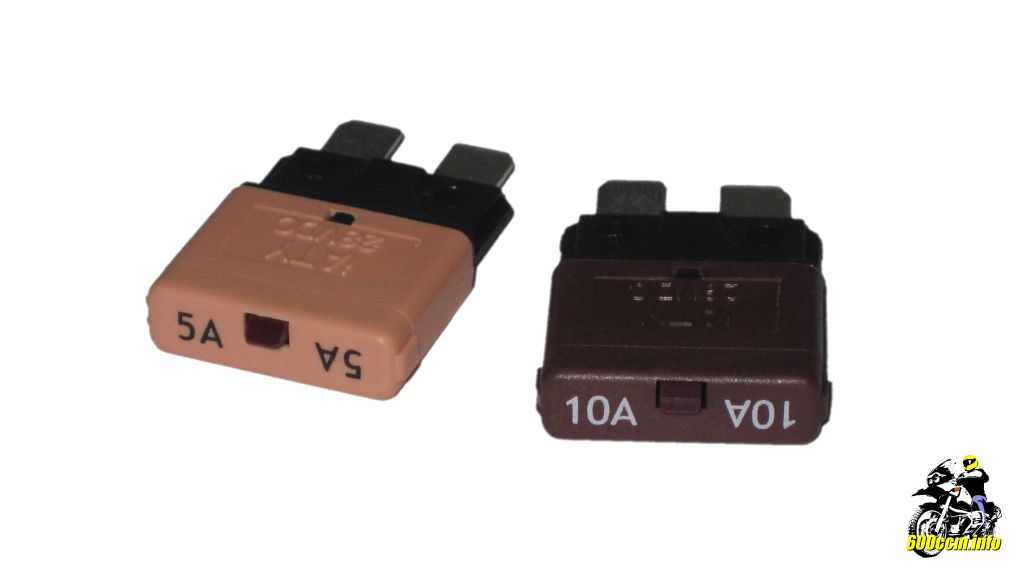

Die beiden Flachsicherungsautomaten
Die beiden Flachsicherungsautomaten

Vielleicht war rotes Kunststoffgranulat gerade aus? Oder die »10« ist falsch aufgedruckt und eigentlich müsste da »7,5« zu lesen sein? Ich weiß es nicht. Ich hoffe jedenfalls das ich die Automaten nie brauchen werde. Ins Reisegepäck unter die Sitzbank kommen sie trotzdem.

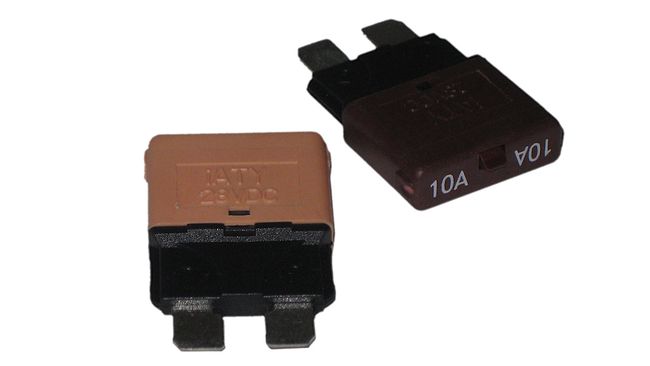

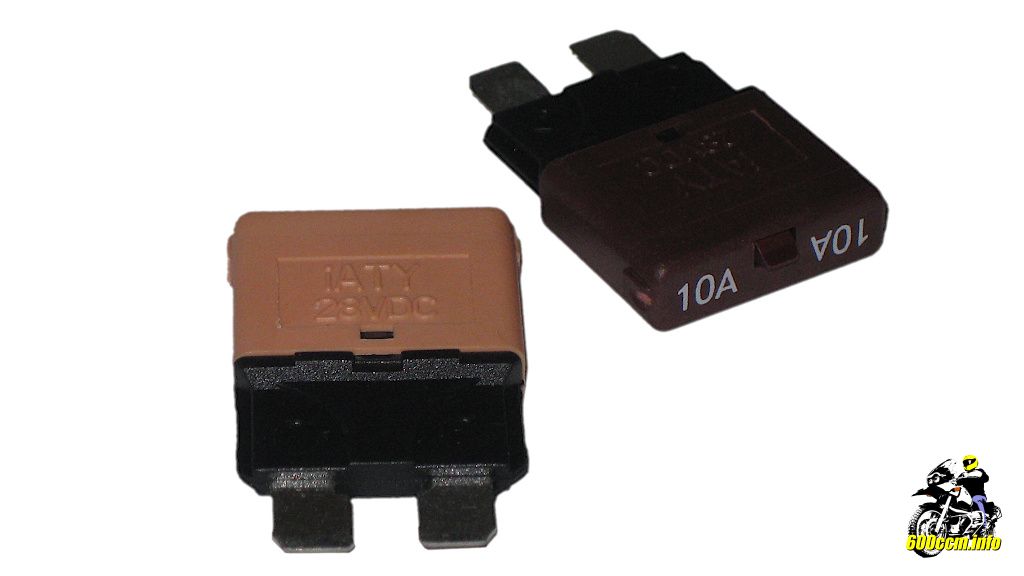

Zu meiner Überraschung: 10 Ampere in braun?
Zu meiner Überraschung: 10 Ampere in braun?

Damit ich mein tagesaktuelles Favoritengetränk genießen kann (Stammleser meines Blogs wissen Bescheid ) habe ich noch eine Tasse mit in den Warenkorb gepackt. Gratis mit dazu gab es noch einen schicken Aufkleber, welcher passend zur Tasse mit einer »getigerten Büroklammer« angeheftet war.

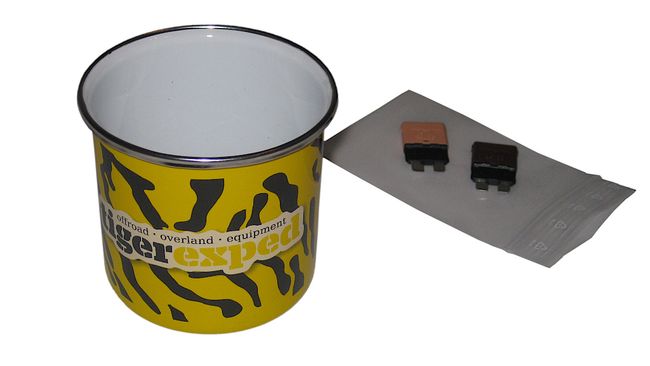

Mit dabei: Eine Tasse für das Favoritengetränk
Mit dabei: Eine Tasse für das Favoritengetränk

Die Kosten für die Flachsicherungsautomaten: Pro Stück 5,49 Euro. Woanders werden bis zu 12 Euro pro Stück aufgerufen, ich finde den Preis daher fair.

Die Rechnung der Bestellung
Die Rechnung der Bestellung

Noch einmal zurück zum Sicherungskasten unter der Sitzbank der BMW R 1150 GS. Sicherungen von 4 bis 15 Ampere sind dort verbaut. Ich habe mich für die beiden Automaten mit 5 und 10 Ampere entschieden da ich damit den ganzen Bereich abdecken kann. Sollte noch ein Kurzschluss vorhanden sein »fliegt« der Automat mit 5 Ampere überall. Sollte sich das FID und die Steckdose verabschieden kann ich trotzdem weiterfahren. Benzinpumpe und Motronic werden ja wohl hoffentlich nicht gleichzeitig ausfallen. Und wenn doch ist die Fahrt vermutlich sowieso erst einmal beendet.

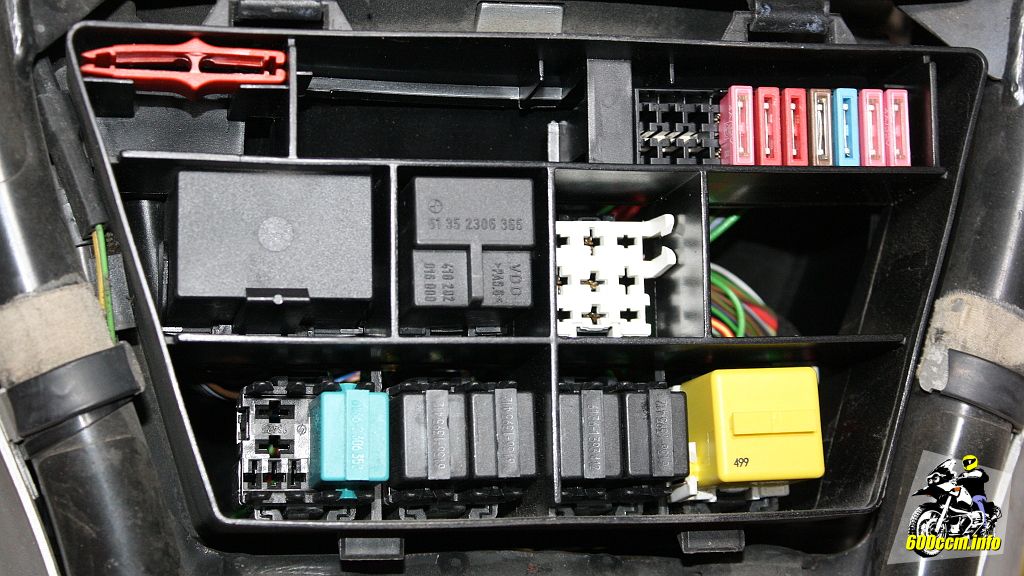

Blick auf die Zentralelektrik mit Sicherungshalter
Blick auf die Zentralelektrik mit Sicherungshalter

Abschließend noch die Sicherungen – Nr. 1 in Fahrtrichtung links (auf dem Bild oben also rechts):

Position Wert Funktion
1 rosa 4 Ampere Kombiinstrument, Anzeigendämpfung, Bremslicht
2 rosa 4 Ampere Stand/Schlusslicht
3 blau 15 Ampere FID, Steckdose
4 braun 7,5 Ampere Horn
5 rot 10 Ampere Motronic, Diagnosestecker
6 rot 10 Ampere Benzinpumpe
7 rosa 4 Ampere Heizgriffe
8 nicht belegt
9 nicht belegt
10 nicht belegt

Was in der Liste fehlt und mir gerade erst auffällt: Wo und wie sind eigentlich Abblend- und Fernlicht abgesichert?

Sobald ich die Info dazu habe werde ich sie nachreichen.
