Rückrüstung auf klassische Leuchtmittel im Cockpit

Home » Wartung/Reparatur » Beleuchtung

»Alles neu macht der Mai« – zumindest im Gedicht von Hermann Adam von Kamp. Im Falle meiner XJ 600 S sorgt der erste Mai eher für einen Rückschritt: Rückrüstung der Kontrollleuchten auf klassische Leuchtmittel.

Warum? Weil die vor knapp einem Monat eingesetzte LED für die Blinker­kontrollleuchte[1] den Dienst quittiert hat. Die übrigen LED-Kontrollleuchten funktionieren noch, ebenso die Hintergrundbeleuchtung. Da mir die Kontrollleuchten doch ein wenig zu heikel sind, werden dort die LED wieder ausgebaut und die klassischen Glassockelleuchtmittel kommen wieder in die Fassungen.

Wenn man nicht sehen kann ob die Blinker gehen oder nicht, kann man einfach noch einmal den Schalter bedienen. Sollte man unterwegs die Ölstandkontrollleuchte nicht sehen, geht es unter Umständen weniger glimpflich aus.

Für den Leuchtmittelwechsel benötigt
Für den Leuchtmittelwechsel benötigt

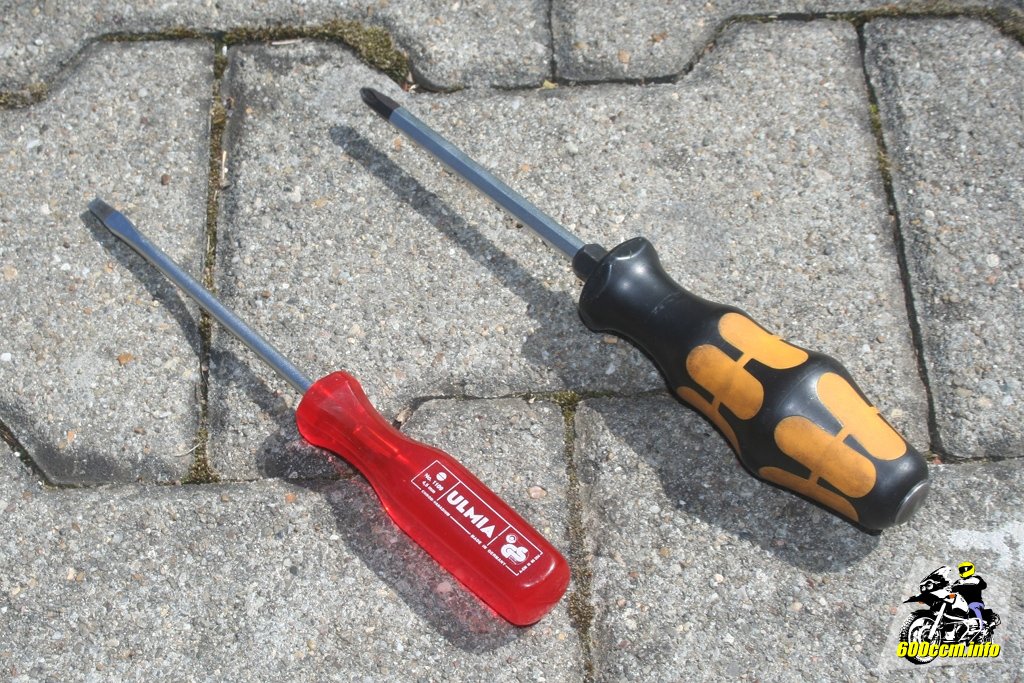

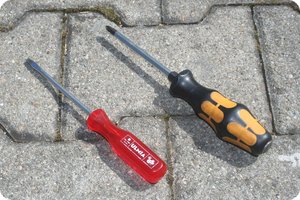

Benötigtes Werkzeug
  • Schraubendreher Kreuzschlitz
  • Schraubendreher Schlitz

Also wieder die komplette Kanzel abbauen[2]? Das ist nicht unbedingt notwendig. Mit geschickten Fingern und einem Schraubendreher Schlitz kann man die Sockel samt Leuchtmittel vorsichtig aus den Öffnungen im Tacho ausbauen.

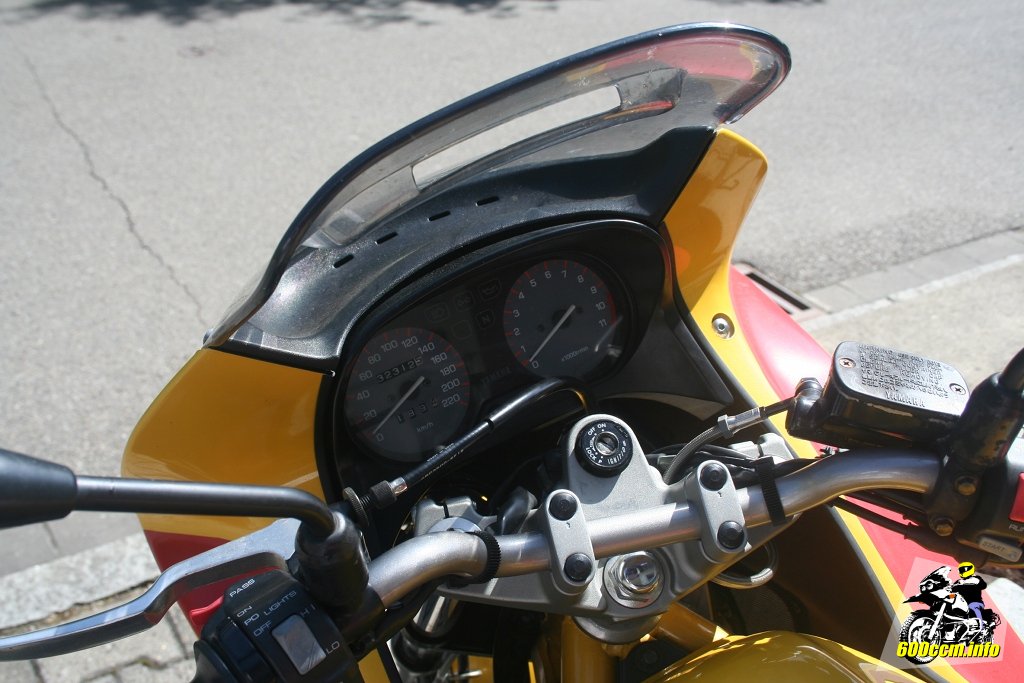

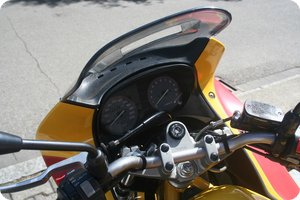

Cockpit der Yamaha XJ 600 S ('95)
Cockpit der Yamaha XJ 600 S ('95)

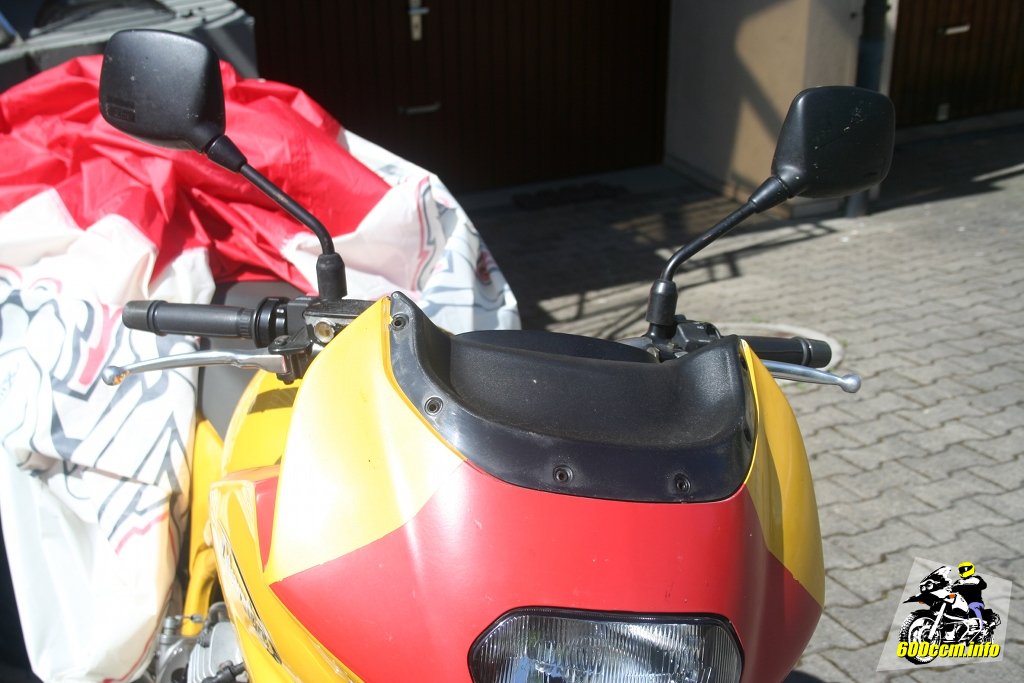

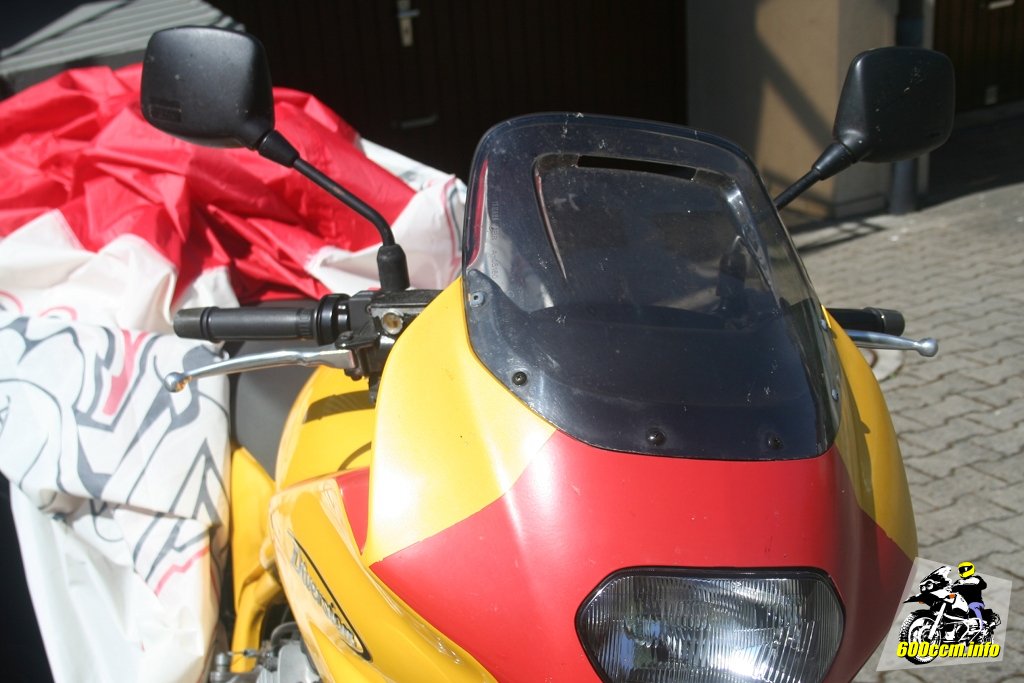

Noch mit montierter Scheibe
Noch mit montierter Scheibe

Es genügt daher, die Scheibe und die darunter befindliche schwarze Kunststoffabdeckung abzunehmen. So sind nur sechs Schrauben zu entfernen und nach weniger als einer Minute kann man schon an die Rückseite des Tachos der XJ 600 S gelangen.

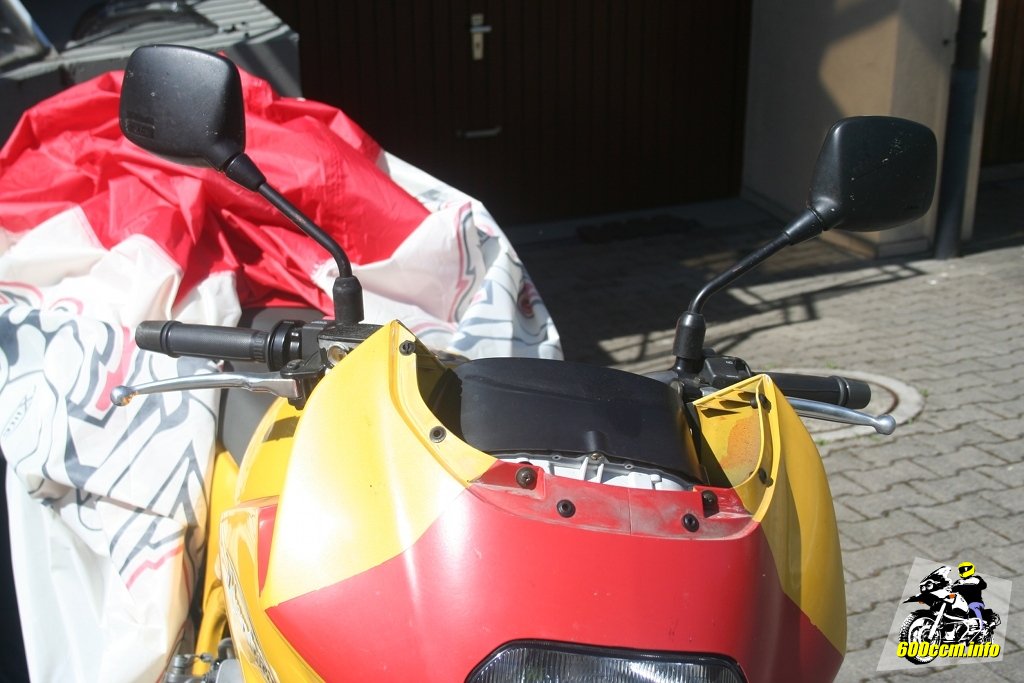

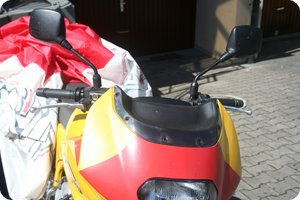

XJ 600 S nach dem Abnehmen der Scheibe
XJ 600 S nach dem Abnehmen der Scheibe

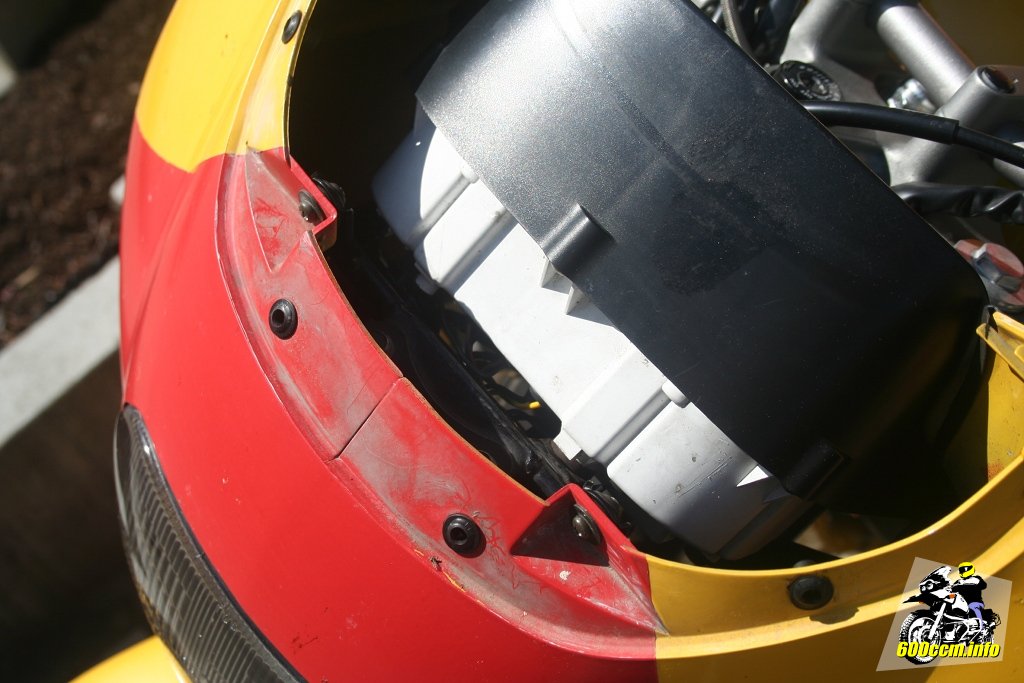

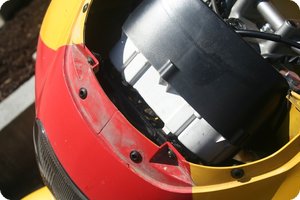

Nach dem Abnehmen der schwarzen Abdeckung
Nach dem Abnehmen der schwarzen Abdeckung

Mit Hilfe des dem Schraubendrehers nun vorsichtig die Sockel samt Leuchtmittel aus der Aufnahme entfernen. Dabei darauf achten, den Gummi nicht zu beschädigen. Sobald man den Sockel mit den Fingern packen kann, kann er einfach herausgezogen werden.

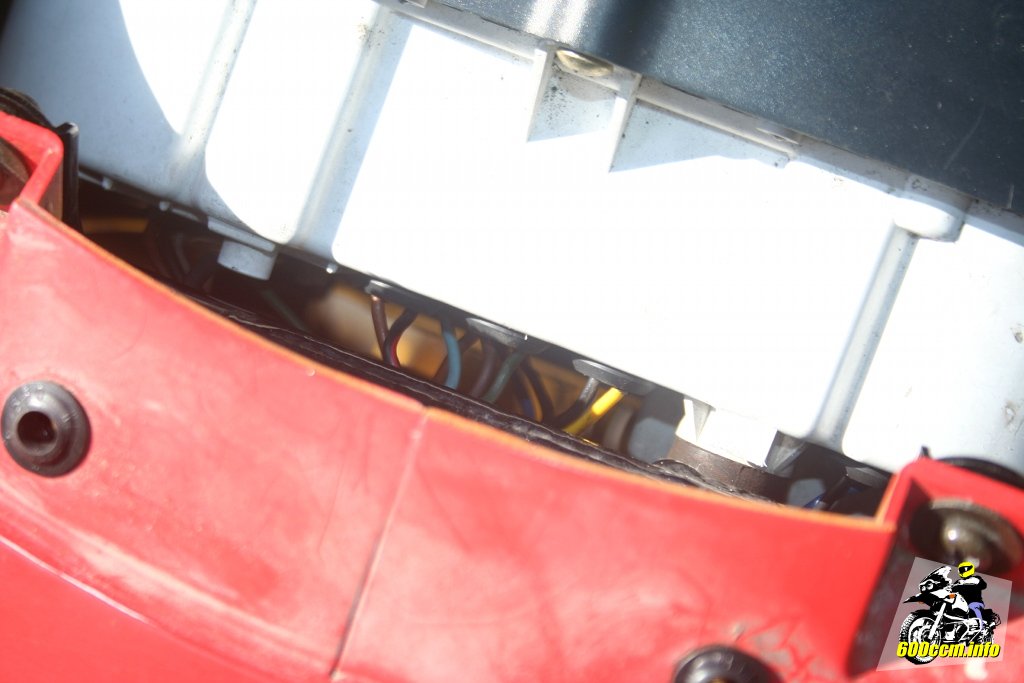

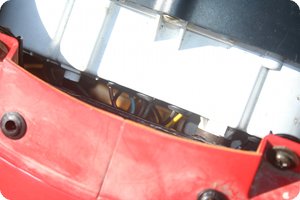

Im kleinen Spalt: Die Zuleitung zu den Leuchtmitteln
Im kleinen Spalt: Die Zuleitung zu den Leuchtmitteln

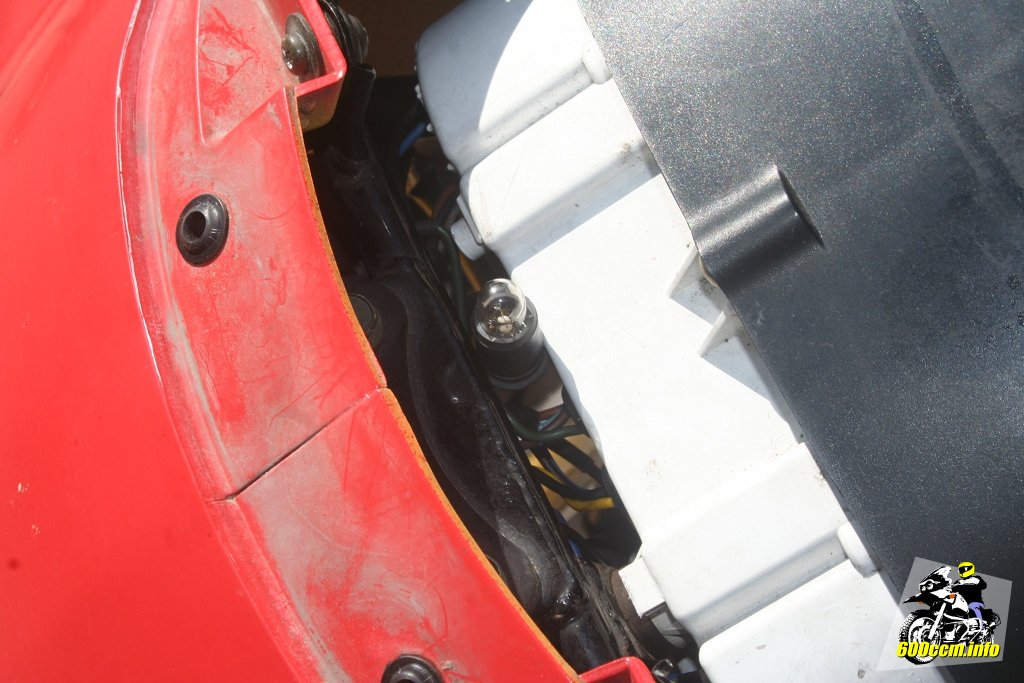

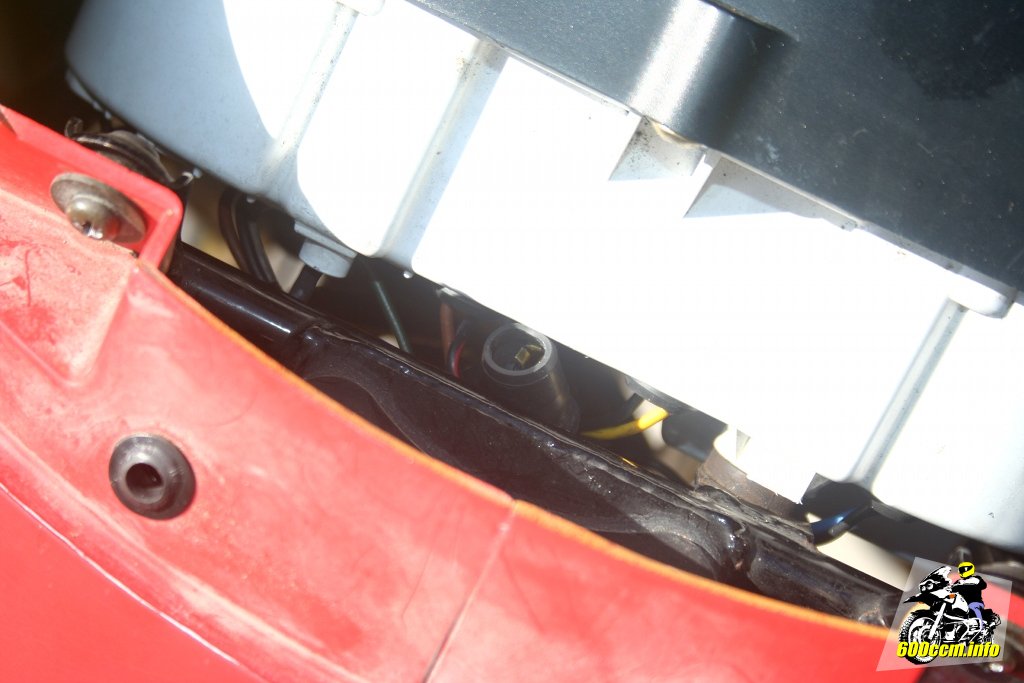

Blinkerkontrolleuchtsockel (herausgezogen)
Blinkerkontrolleuchtsockel (herausgezogen)

Anschließend das Leuchtmittel tauschen und den Sockel samt neu eingesetztem Leuchtmittel wieder zurück in die Aufnahme stecken. Dafür ist kein Werkzeug notwendig, die Finger genügen bei diesem Schritt voll und ganz.

Sockel mit klassischem Leuchtmittel
Sockel mit klassischem Leuchtmittel

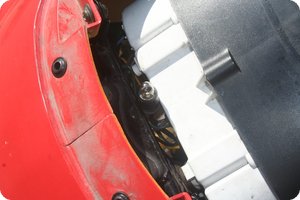

Wieder eingesetzter Sockel mit Dichtung
Wieder eingesetzter Sockel mit Dichtung

Neben der defekten LED für die Kontrollleuchte der Blinker habe ich auch noch jene für Fernlicht und natürlich die Ölkontrolle wieder auf klassische Leuchtmittel zurückgerüstet.

Die Hintergrundbeleuchtung bleibt noch auf LED. Sobald auch hier Ausfallerscheinungen auftreten werde ich dies in einem weiteren Blog-Eintrag berichten.

Ob nun die relativ hohen Temperaturen der letzten Tage (rund 30°C in der Sonne), das Blinken der Kontrollleuchte oder ein Herstellungsfehler die Ursache für den sehr schnellen Exitus nach nicht einmal vier Wochen und ein paar 100 km verantwortlich ist? Ich werde es wohl nie erfahren.
