Wie man nicht unnötig Geld für »Originalteile« ausgeben muss

Radlager für die XJ 600 S/N deutlich günstiger kaufen

Home » Wartung/Reparatur » Umbauten/Reparaturen

Auf der Suche nach den Maßen für die Radlager und Wellendichtringe der Radlager der Vorderachse bin ich unter anderem über den Preis für das »original Ersatzteil« vom Hersteller gestolpert. Da verschlägt es einem doch die Sprache: »Radlager vorne Yamaha XJ600S Diversion 4BR/4LX 92-97« mit der Teilenummer 93306-00310 (ersetzt durch 93306-00315-00) für schlappe 44,74 Euro. Immerhin für zwei Stück.

Passende Lager kosten bei einem ganz normalen Anbieter für Kugellager pro Stück lediglich etwa 4,50 Euro. Der Aufschlag für das »originale Produkt«: Faktor 5. Muss das sein? Nein.

Zumal das originale Lager nur auf einer Seite abgedichtet ist. Das Lager für ca. 4,50 Euro ist beidseitig abgedichtet. Noch ein Punkt, welcher für das mit RS-Dichtungen versehene Lager spricht.

Warum sollte das Lager überhaupt auf beiden Seiten abgedichtet sein? Ganz einfach: Weil es besser ist. Ab Werk sind bei vielen Motorrädern einfache Lager verbaut, welche nur einseitig abgedichtet sind. Dies ist auch im Haynes anhand der Bilder bei der XJ 600 S/N im Originalzustand der Fall. Diese Lager werden mit viel Fett eingesetzt, welches sich im Laufe der Zeit aber natürlich auch verliert. In die auf einer Seite offenen Lager kann Feuchtigkeit und Schmutz eintreten, was natürlich die Lebensdauer herabsetzt beziehungweise zum Defekt des Lagers führt.

Daher bitte nicht für viel Geld die auf einer Seite offenen Lager nachkaufen, sondern bei einem ganz normalen Händler für Lager die genormten Lager welche auf beiden Seiten abgedichtet sind.

Aufgrund vieler positiver Bemerkungen und Empfehlungen in Motorradforen habe ich nach den passenden Lagern für das Vorderrad der XJ 600 S/N bei WÖMBI[1] gesucht – und bin natürlich fündig geworden.

Sehr gute und sichere Verpackung
Sehr gute und sichere Verpackung

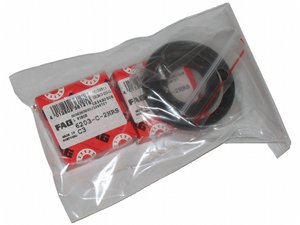

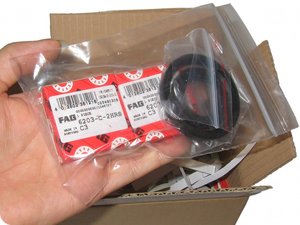

Lager und Wellendichtringe noch einmal separat verpackt
Lager und Wellendichtringe noch einmal separat verpackt

Bei WÖMBI erhält man im Onlineshop detailierte Angaben zum Lager (Bauform, Größe, etc.), allerdings keinen Herstellernamen. Angeboten werden Lager »eines Premium-Herstellers«. Geliefert wird dann ein Lager von SKF, FAG, NSK, NTN oder SLF – je nach Verfügbarkeit. Die Markenlager sind in meinem Fall von FAG – Markenlager aus Mittelfranken sozusagen (Made in Portugal).

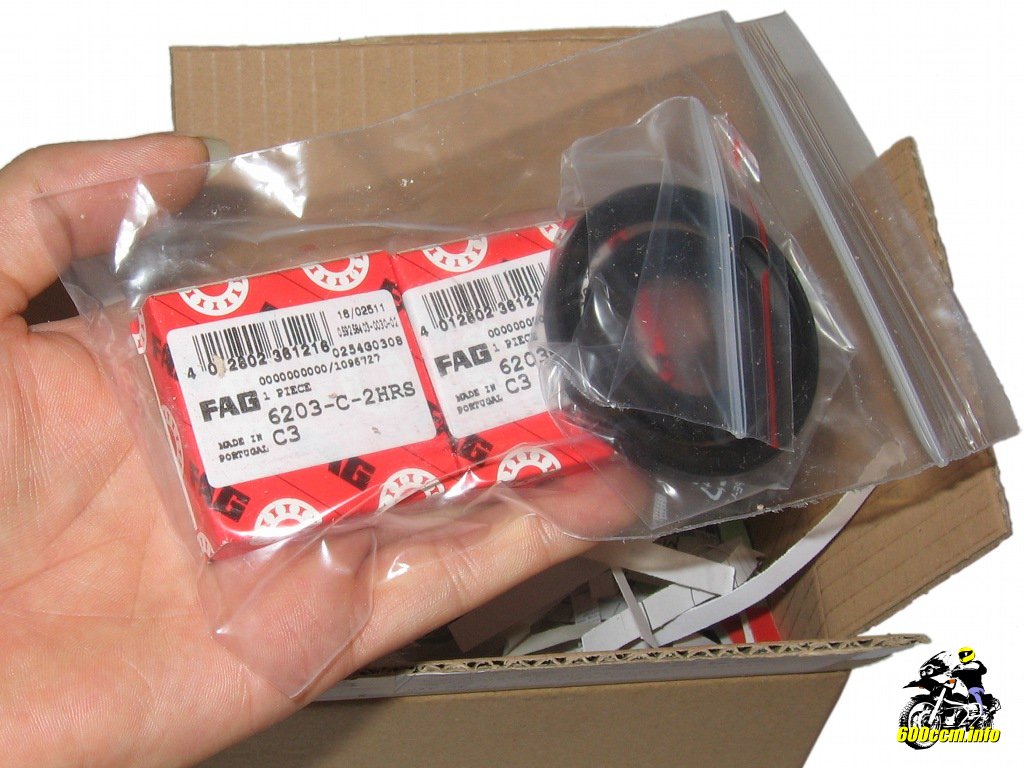

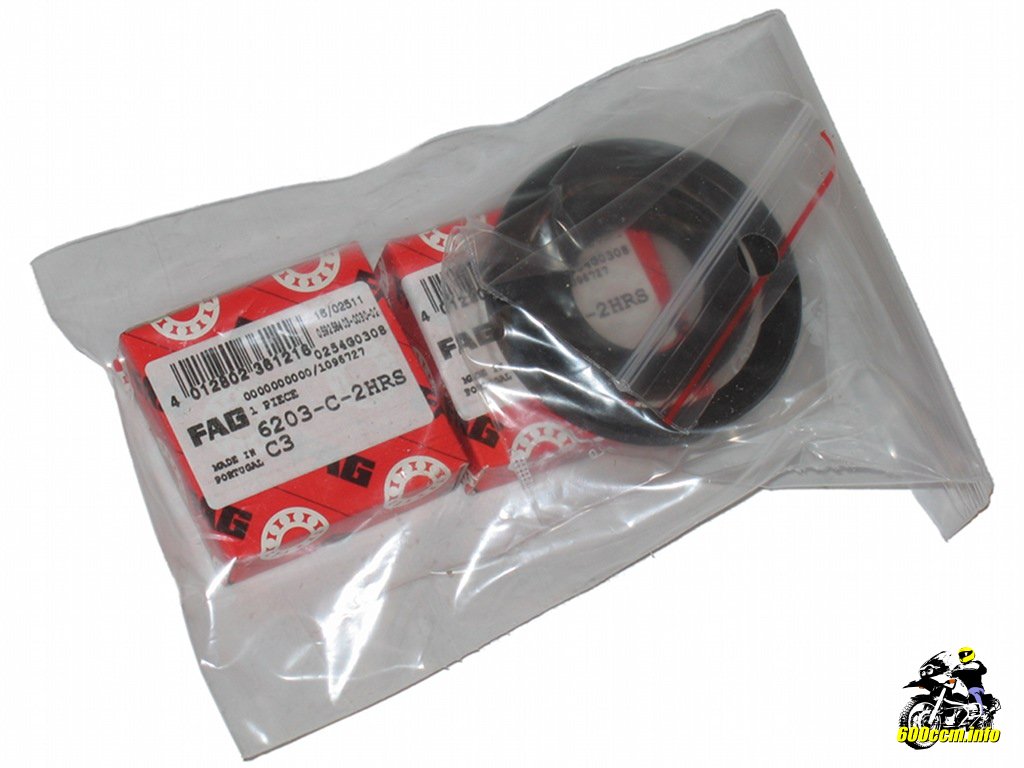

In Plastiktüten – und somit staubdicht
In Plastiktüten – und somit staubdicht

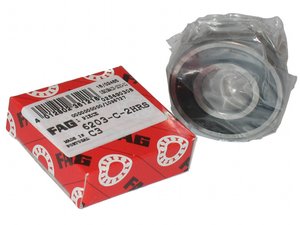

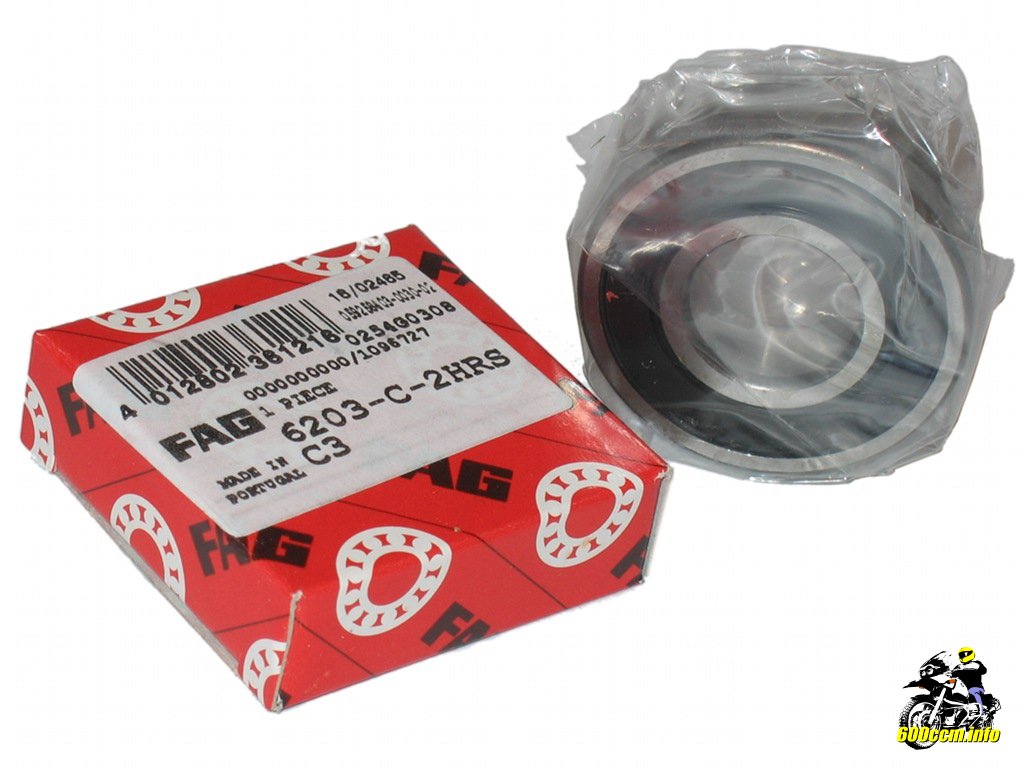

Markenlager von FAG (Schaeffler Gruppe)
Markenlager von FAG (Schaeffler Gruppe)

Zusammen mit den beiden Lagern für das Vorderrad habe ich auch gleich die passenden Wellendichtringe bestellt. Damit alle Lager und Wellendichtringe der Räder der XJ 600 S/N auf einen Blick zu finden sind:

Vorderrad XJ 600 S/N
Lager Wellendichtring
links 1x 6203 (Maß: 17x40x12) 1x Wellendichtring (45x56x6)
rechts 1x 6203 (Maß: 17x40x12) 1x Wellendichtring (25x40x5)
Hinterrad XJ 600 S/N
Lager Wellendichtring
links 2x 6203/2RS1C3 (17x40x12)
Kettenradträger 1x 63/22C3 (22x56x16) 1x Wellendichtring (42x56x6)
rechts 1x 6303/2RS1C3 (17x47x14) 1x Wellendichtring (25x47x7)

Quelle: www.xj-forum.de - Radlager

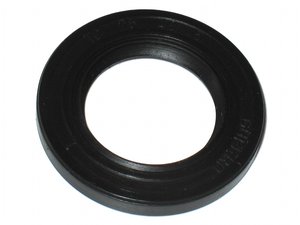

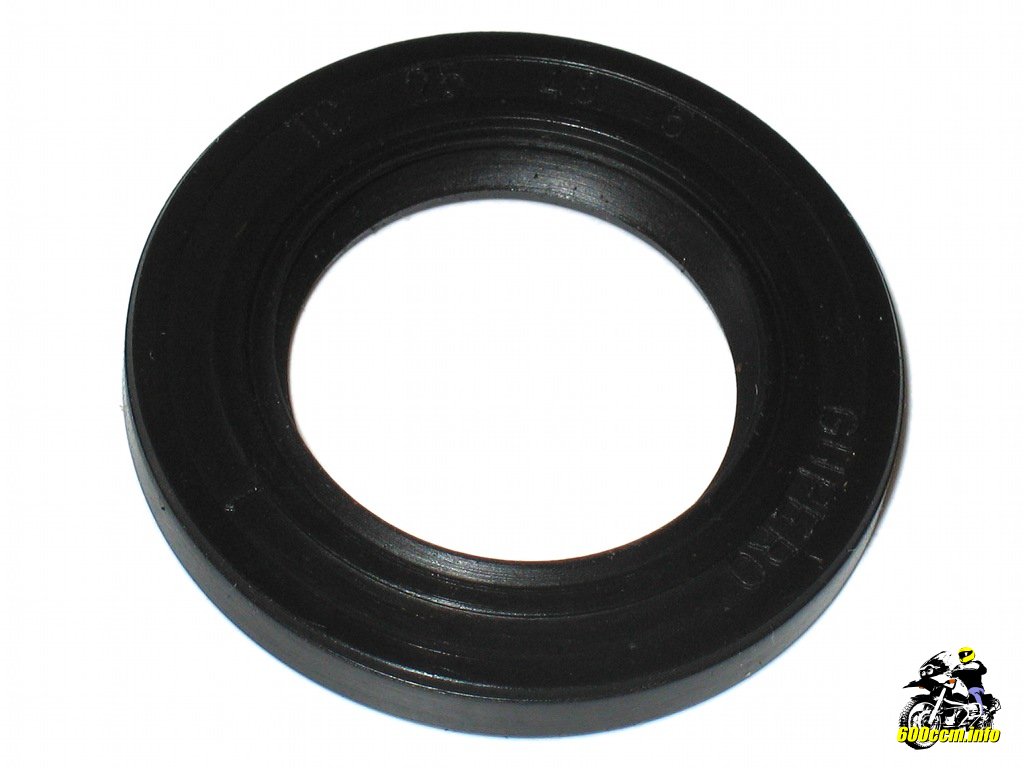

Wellendichtring
Wellendichtring

Wie auch die Lager gehören die Wellendichtringe zu den Verschleißteilen. Sie kosten auch nur wenige Euro und sollten bei einem Tausch der Lager ebenfalls mit ausgetauscht werden.

Da man mit den qualitativ hochwertigen Lagern gegenüber den »originalen Lagern« beim Preis gespart hat sollte man an den Wellendichtringen nicht sparen müssen.

Bei den Lagern gibt es auch noch eine geringfügig günstigere Variante mit sogenannten »Z-Schreiben«. Diese Lager tragen in der Bezeichnung das Kürzel »Z«. Der Unterschied bei den Lagern an der Vorderachse zwischen »Z« und »RS« betrug 50 Cent. Auch hier muss man nun wirklich nicht unbedingt den Rotstift ansetzen.

An dieser Stelle die Kürzel übersichtlich auf einen Blick:

  • Z = einseitige Blechdeckscheibe mit Spaltdichtung
  • ZZ/2Z = wie oben, beidseitig
  • RS = einseitige, schleifende Gummidichtung
  • 2RS = wie oben, beidseitig
  • LLU = wie oben, beidseitig
  • RZ = einseitige, berührungslose Gummidichtung
  • 2RZ = wie oben, beidseitig

Quelle: de.wikipedia.org – Wälzlager

Beidseitig abgedichtete Lager sind wartungsfrei da sie bereits während der Produktion mit Fett versehen wurden. Bei Lagern welche auf einer oder beiden Seiten offen sind, muss genügend Fett vorhanden sein, ansonsten kann beziehungsweise wird das Lager relativ schnell Schaden nehmen.

Neben der Bezeichnung für die Abdichtung des Lagers gibt es noch die Bemerkung »erhöhte Lagerluft« bei der Beschreibung beziehungsweise den Zusatz »C3« bei einem der oben aufgeführten Lager. »Lagerluft« bezeichnet damit das Spiel beziehungsweise der Abstand, wie sich der Innenring gegenüber dem Außenring verschieben lässt. Die Bezeichnung »C3« steht dabei für ein erhöhtes radiales Lagerspiel. Hier die Bezeichnungen in der Reihenfolge des Lagerspiels:

  • C2 = vermindertes radiales Lagerspiel
  • normal = kein Zusatz bei der Bezeichnung des Lagers
  • C3 = erhöhtes radiales Lagerspiel
  • C4 = stark erhöhtes radiales Lagerspiel

Die Angaben zur Lagerluft darf man nicht als Qualitätseinstufung missverstehen. Lager mit stark erhöhtem radialen Lagerspiel haben durchaus ihre Daseinsberechtigung bei entsprechenden Einsatzzwecken. »Normales Lagerspiel« muss daher einfach als definierten Stand angesehen werden, die Zusätze im Namen sind ebenfalls definiert und geben nur die Bauart des Lagers an.

Darüber ob man nun zu C3 greifen sollte oder nicht wird in Foren kontrovers diskutiert. Dabei muss vermutlich erst einmal erklärt werden, dass der Unterschied zwischen »normal« und »C3« lediglich wenige µm, wenige 0,001 mm beträgt. Dabei überlappen sich die definierten Toleranzen der jeweiligen Lagerluft-Einstufungen. In einer Tabelle von SKF[2] kann man nachlesen, dass bei einem Wellendurchmesser von 17 mm (wie bei den Lagern am Vorderrad der Fall) der Toleranzbereich für »normale Lager« bei 3–18 µm liegt, bei einem »C3-Lager« bei 11–25 µm. Wenn nun Ein Lager 15 µm hat könnte es als »normales Lager« oder auch als »C3-Lager« verkauft werden.

Die Frage ob man ein C3-Lager statt einem normalen Lager verwenden darf oder nicht hat zwar schon viele Gemüter erhitzt, unter Umständen war die ganze Diskussion aber hinfällig da die Lager zufälliger Weise ohnehin die gleichen Toleranzen gehabt hätten.

Bei der Wahl eines Lager mit zu niedriger Lagerluft erhitzen sich unter Umständen nicht nur die Gemüter. Das Lager könnte wegen Überhitzung schneller ausfallen beziehungsweise »fressen«. Ein blockiertes Lager kann zu einem Schaden an der Welle beziehungsweise der Achse führen und im schlimmsten Fall einen Sturz verursachen.


  • [1] www.woembi.de – WÖMBI - Motorradteile | Wälzlager | Werkzeuge
  • [2] www.skf.com – Einreihige Rillenkugellager (die Tabelle »Radiale Lagerluft von Rillenkugellagern mit zylindrischer Bohrung« ist dort über einen Link eingebunden)
